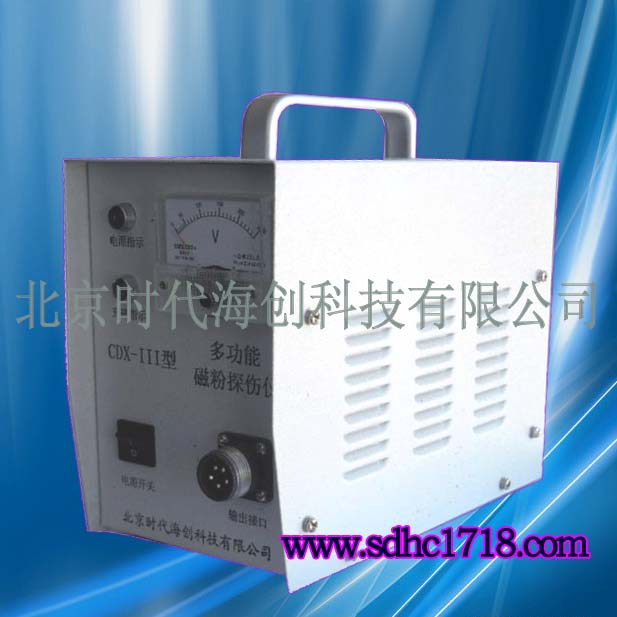

CDX－III/CDX-3磁粉探伤仪

CDX－III/CDX-3磁粉探伤仪


CDX－III/CDX-3磁粉探伤仪是北京时代海创科技有限公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。采用外加磁场磁化法，使仪器具有体积小、重量轻等优点。高集成化电路使一台设备兼备原几种设备的全部功能。
CDX－III/CDX-3技术性能
1、电源：AC 220V  ±10％ 50HZ  5A
2、输出：AC  38V 10A 可选配A.D.E.O四种探头
3、探伤速度： ≥6米/分
4、探头温升：≤60℃
5、工作节拍：建议在长时间连续工作时：充磁时间≤3秒，间隙时间≥5秒
6、仪器重量：约6.5Kｇ
探伤机、磁粉探伤机、探伤设备、磁粉探伤设备、探伤仪、磁粉探伤仪、荧光磁粉探伤、磁粉探伤、退磁机、无损检测、北京时代海创科技有限公司
CDX-型多用磁粉探伤仪探头配置：
 CDX-型携带式机种专用于对压力容器、高压管道焊缝和大型工件应力集中区的局部探伤，它的特点是轻小，可以到现场乃*空进行探伤作业；我厂生产的携带式探伤仪，可配备各种探头，兼备携带式探伤仪的所有功能 。CDX-型多用磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单方便、适用性强，工作稳定。是***近推出的新产品，它除具有便携式机种的一切优点，还具有移动机种的部分长处，扩展了用途，简化了操作，还具有退磁功能。该机型属于非接触式超小型检测仪器。具有旋转磁场、磁轭、交流、直流等多种磁化方式。是一种简单可靠、轻便、实用而高效的便携式多功能磁粉探伤仪器。可配A、D、E、O四种型号探头。
1、马蹄式探头（A型）：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。
2、电磁轭探头（D型）：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥6㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。
3、旋转磁场探头（E型）：也称交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度.极距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.独立利用这种探头制成一台设备叫旋转磁场探伤仪，它利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探伤速度快、检测质量高。
4、磁环式线圈（O型）：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。
总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其应用于不允许通电起弧的表面零件探伤。
仪器采用隔离变压器向探头提供36V电源,低电压输出,安全可靠,工作寿命长。具有体积小,重量轻,提升力大,活关节可调等特点。适用于船体、压力容器、管道、桥梁、球罐、平板等制造业对平焊逢和角焊逢进行整体或局部探伤。也可携带到车间,实验室和工作场地进行现场探伤。
探头主要枝术指标
探头提升力：
（1）马蹄式探头： ≥5.5kg
（2）旋转磁场探头：≥12kg
（3）电磁轭探头（代活关节）： ≥AC 5.5kg、DC 36kg
（4）磁环式线圈： 1800AT；
探头探头极距：
（1） 马蹄式探头：0—160mm可调
（2）旋转磁场探头：100mm
（3）电磁轭探头：0—255mm可调
（4）磁环式线圈：Φ150 mm范围
探头重量：
马蹄式探头重2kg；旋转磁场探头重4 kg；电磁轭探头重2kg；磁环线圈重2.5kg。
使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。
CDX－III/CDX-3操作步骤
将电源插头线与仪器电源插座接好，探头和输出插座连接好。
接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。
将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮。松开开关，则切断主回路电源，工件停止磁化。
停止使用时，关断仪器电源开头，切断电源。
CDX－III/CDX-3故障检修
电源接通无指示、不工作，保险丝熔断、因短路或过载引起。
按下开关，探头工作，无工作指示，因工作指示灯损坏引起。
工作指示灯亮，探头不充磁，主电路或控制电路有故障。
接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。
本公司长期特价热销磁粉探伤仪，由于型号不同，功能不同，价格也不同，所以有意者请致电详谈： 北京时代海创科技有限公司

磁粉探伤仪 便携式磁粉探伤仪CDX－III CDX-3 时代海创为您提供*的服务和一流的产品
